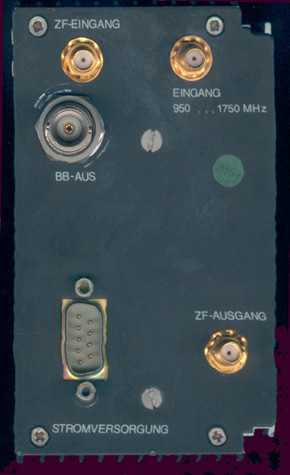

Vue de la Face AR du Satro
Voici quelques explication concernant l'arrière de la bête
Stromversorgung = Alimentation
ZF - AUSGANG = sortie FI
ZF - EINGANG = entrée FI
ENIGANG = entrée
BB - AUS = sortie bande de base
le fonctionnement est le suivant :
strapper entre ZF-AUSGANG et ZF-ENIGANG cela permet d'injecter la sortie FI sur l'entré FI du deuxième étage
Placer une antenne sur ENIGANG
connecter votre alimentation sur Stromversorgung entre la patte 1 le + ,et la patte 9 le - (comme écrit dans la doc)
